راهنمای حرفه‌ای اجرای لوله ۵ لایه برای رادیاتور و گرمایش از کف

مقدمه

اجرای لوله‌کشی پنج‌لایه، به‌ویژه در سیستم‌های حرارتی مانند رادیاتور و گرمایش از کف، فراتر از اتصال چند لوله و فیتینگ است. بر اساس تجربیات اساتید تأسیسات، کوچک‌ترین خطای اجرایی در مرحله زیرسازی می‌تواند هزینه‌های گزاف تخریب و تعمیر در مرحله نازک‌کاری را به کارفرما تحمیل کند. لوله پنج‌لایه به دلیل ساختار منعطف و لایه آلومینیومی، نیازمند ابزار دقیق و رعایت جزئیاتی است که مستقیماً بر طول عمر پروژه تأثیر می‌گذارد.

چرا اجرای اصولی لوله ۵ لایه اهمیت دارد؟

در سیستم‌های گرمایشی (مدار بسته)، آب به‌صورت مداوم در گردش است. اگر لوله‌کشی اصولی نباشد:

1. نفوذ اکسیژن: اکسیژن وارد شده به مدار باعث زنگ‌زدگی مبدل پکیج و رادیاتورها شده و عمر آن‌ها را نصف می‌کند.
2. افت فشار: مسیرهای غیراصولی و زانوهای اضافه باعث افت فشار و کاهش راندمان حرارتی می‌شود.
3. نشتی: اتصالات غیراصولی تحت فشار حرارت و انبساط/انقباض، در بلندمدت نشتی پیدا می‌کنند.

نکات طلایی نصب و اجرای لوله‌های پنج‌لایه (تجربیات استادکاران)

این ۱۰ نکته، چکیده تجربیات میدانی اساتید تأسیسات است که نباید نادیده گرفته شوند:

1. کالیبراتور غیرقابل چشم‌پوشی است: هرگز لوله را بدون کالیبره کردن (گشاد کردن دهانه) داخل اتصال نگذارید. این کار باعث پاره شدن اورینگ اتصال و نشتی حتمی در آینده می‌شود.
2. فنر خم‌کن، دوستِ استادکار: هیچ‌گاه لوله را با دست بیش از حد خم نکنید (مگر در شعاع مجاز). استفاده از فنر خم‌کن، دوپهن شدن لوله و کاهش دبی را به صفر می‌رساند.
3. تست فشار، خط قرمز پروژه: قبل از پوشاندن لوله‌ها با سیمان یا کف‌سازی، سیستم را حداقل ۱.۵ برابر فشار کاری، تحت تست فشار قرار دهید و عقربه را ۲۴ ساعت کنترل کنید.
4. توجه به انبساط حرارتی: لوله‌ها در اثر آب داغ منبسط می‌شوند. در محل‌های عبور از دیوار یا داکت، از غلاف‌های محافظ استفاده کنید تا لوله فضای حرکتی داشته باشد.
5. انتخاب اتصالات هم‌برند: ترکیب اتصالات برندهای مختلف (مثلاً فیتینگ برند A روی لوله برند B) ریسک نشتی دارد. سیستم‌های پنج‌لایه بر اساس تلرانس همان برند طراحی می‌شوند.
6. پرهیز از زانوهای اضافه: لوله‌های پنج‌لایه قابلیت خم شدن دارند. هر زانویی که حذف کنید، یک نقطه احتمالی نشتی کمتر و افت فشار کمتر خواهید داشت.
7. نظافت داخل لوله: هنگام برش، براده‌های لوله و پلیسه‌ها را از داخل آن خارج کنید. ذرات کوچک می‌توانند در پمپ پکیج یا شیرهای رادیاتور گیر کرده و باعث گرفتگی شوند.

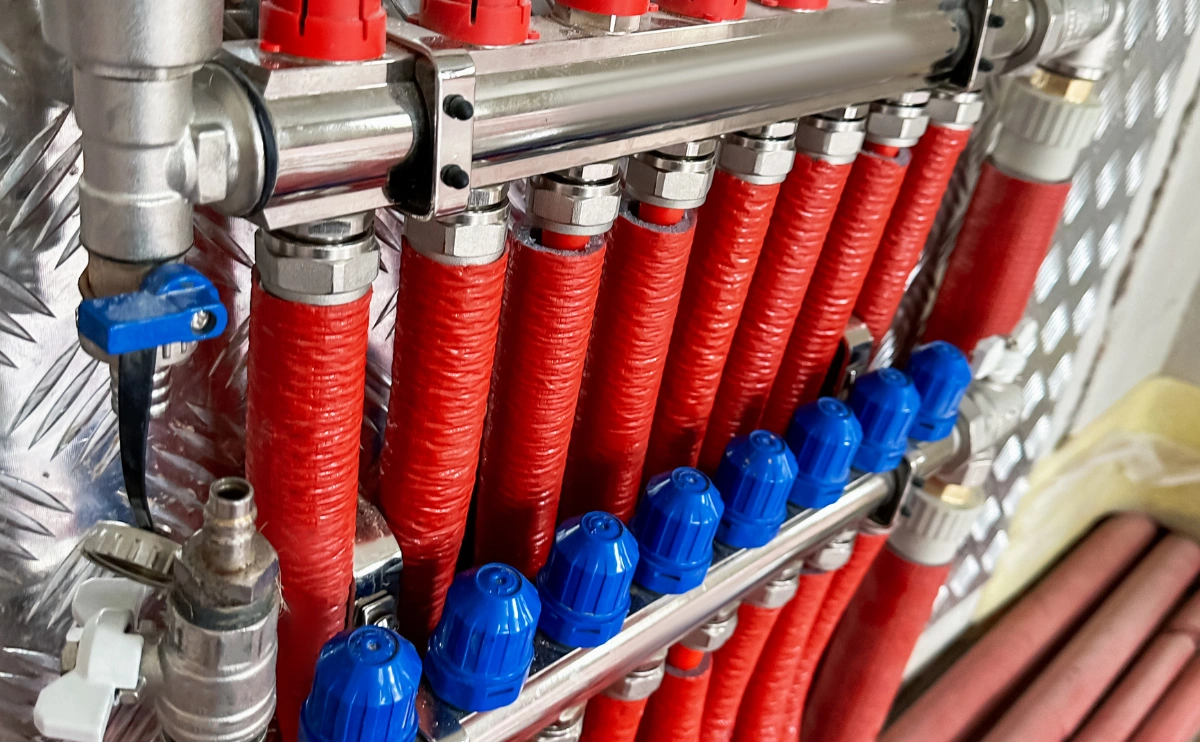

8. دسترسی به کلکتور: جعبه کلکتور را در محلی نصب کنید که در آینده برای باز و بسته کردن شیرها یا هواگیری، دسترسی به آن آسان باشد (نه پشت کمد یا کابینت‌های غیرقابل حرکت).
9. حذف هوای سیستم: در سیستم گرمایش از کف، وجود هوای محبوس، راندمان را به شدت کاهش می‌دهد. حتماً در بالاترین نقطه کلکتور، شیر هواگیری اتوماتیک نصب کنید.
10. پوشش محافظ در کف‌سازی: لوله‌های خوابیده در کف را با توری یا ملات محافظ بپوشانید تا در صورت بازسازی‌های احتمالی بعدی در ساختمان، به‌راحتی دیده شوند و با مته سوراخ نشوند.

انواع روش‌های اجرای سیستم‌های گرمایشی

الف) سیستم رادیاتور

• روش کلکتوری (توصیه شده): هر رادیاتور از کلکتور انشعاب می‌گیرد. مزیت آن حذف اتصالات زیر کار و کنترل مجزای هر رادیاتور است.
• روش انشعابی (سنتی): لوله‌ها از پشت هم انشعاب می‌گیرند. ارزان‌تر است اما در صورت نشتی، یافتن محل عیب سخت‌تر است.

ب) سیستم گرمایش از کف

• مدل مارپیچی (Serpentine): مناسب برای فضاهای کوچک و منظم.
• مدل شانه‌ای (Spiral): مناسب برای فضاهای بزرگ، به دلیل پخش یکنواخت دما و افت فشار کمتر، پیشنهاد اول اساتید است.

اشتباهات رایج در اجرا (که باید از آن‌ها دوری کرد)

• عدم استفاده از کالیبراتور: شایع‌ترین دلیل نشتی اتصالات پرسی.
• استفاده از آچار لوله‌گیر برای اتصالات برنجی: بدنه اتصال را له کرده و اورینگ را دفرمه می‌کند؛ فقط از آچار فرانسه یا آچار مخصوص استفاده کنید.
• اجرای گرمایش از کف روی کفِ ناهموار: لوله دچار پیچش شده و هوا می‌گیرد.
• نصب کلکتور بدون برچسب‌گذاری: در آینده برای بستن شیر یک رادیاتور خاص، باید کل سیستم را تست کنید تا رادیاتور مورد نظر پیدا شود.

چک‌لیست نصب و اجرا

□ آماده‌سازی نقشه مکانیکال و مسیر لوله‌کشی

□ کنترل موجودی لوله، فیتینگ‌ها و ابزارهای نصب

□ شستشو و پاکسازی مسیر اجرای لوله‌ها از نخاله

□ کالیبره کردن تک‌تک لوله‌ها پیش از اتصال

□ انجام تست فشار سیستم و ثبت گزارش

□ عایق‌کاری لوله‌های آب گرم و رادیاتور

□ تست نهایی پس از بتن‌ریزی کف

جمع‌بندی

اجرای سیستم لوله ۵ لایه برای گرمایش ساختمان، یک کار تخصصی است که مستقیماً با آرامش و هزینه‌های نگهداری ساختمان در ارتباط است. استفاده از برندهای معتبر لوله و اتصالات، در کنار رعایت ۱۰ نکته طلایی بالا (به‌ویژه کالیبراسیون و تست فشار)، تضمین‌کننده پروژه‌ای بدون نقص خواهد بود. ساختمانیا آمادگی دارد تمام تجهیزات موردنیاز را با مشاوره فنی برای شما تأمین کند.

۵ پرسش متداول (FAQ)

۱. آیا برای لوله پنج‌لایه حتماً نیاز به دستگاه پرس است؟

اگر از اتصالات پرسی استفاده می‌کنید، بله؛ دستگاه پرس برای آب‌بندی مطمئن و دائمی الزامی است. برای اتصالات کوپلی نیازی به دستگاه نیست.

۲. مدت زمان تست فشار چقدر باید باشد؟

حداقل ۲۴ ساعت سیستم باید تحت فشار بماند تا در صورت وجود نشتی‌های ریز، عقربه فشار افت خود را نشان دهد.

۳. چرا کالیبره کردن لوله پنج‌لایه اینقدر مهم است؟

لایه آلومینیومی لوله در اثر برش قیچی ممکن است دفرمه شود. کالیبراتور دهانه لوله را گرد و باز می‌کند تا اتصال به راحتی و بدون فشار به اورینگ‌ها داخل برود.

۴. آیا لوله پنج‌لایه برای گرمایش از کف بهتر است یا لوله‌های PEX معمولی؟

لوله پنج‌لایه به دلیل سد نفوذ اکسیژن، طول عمر کل سیستم گرمایشی (دیگ/پکیج) را افزایش می‌دهد و گزینه حرفه‌ای‌تری است.

۵. برای تأمین کلکتور و اتصالات پروژه، ساختمانیا تخفیف می‌دهد؟

بله، ساختمانیا به‌عنوان شهر کالای ساختمانی برای خریدهای پروژه‌ای و انبوه‌سازی، تخفیف‌های ویژه همکاری در نظر می‌گیرد.
